Как суточные изменения ионосферы влияют на точность GPS

Коротко: Ионосфера простирается примерно от 60 до 500 km над землёй. Днём в ней есть области D, E и F; ночью область D исчезает, область E ослабевает и остаётся в основном слой F. Эти изменения влияют на то, сколько времени идут сигналы GPS. Величина ошибки зависит главным образом от полного электронного содержания вдоль пути сигнала: на частоте GPS L1 — от менее метра до десятков метров до коррекции. Ночью задержка обычно меньше, но вблизи экватора после заката слой F поднимается и может распадаться на плазменные пузыри, нарушающие приём.

Как высота ионосферы меняется днём и ночью

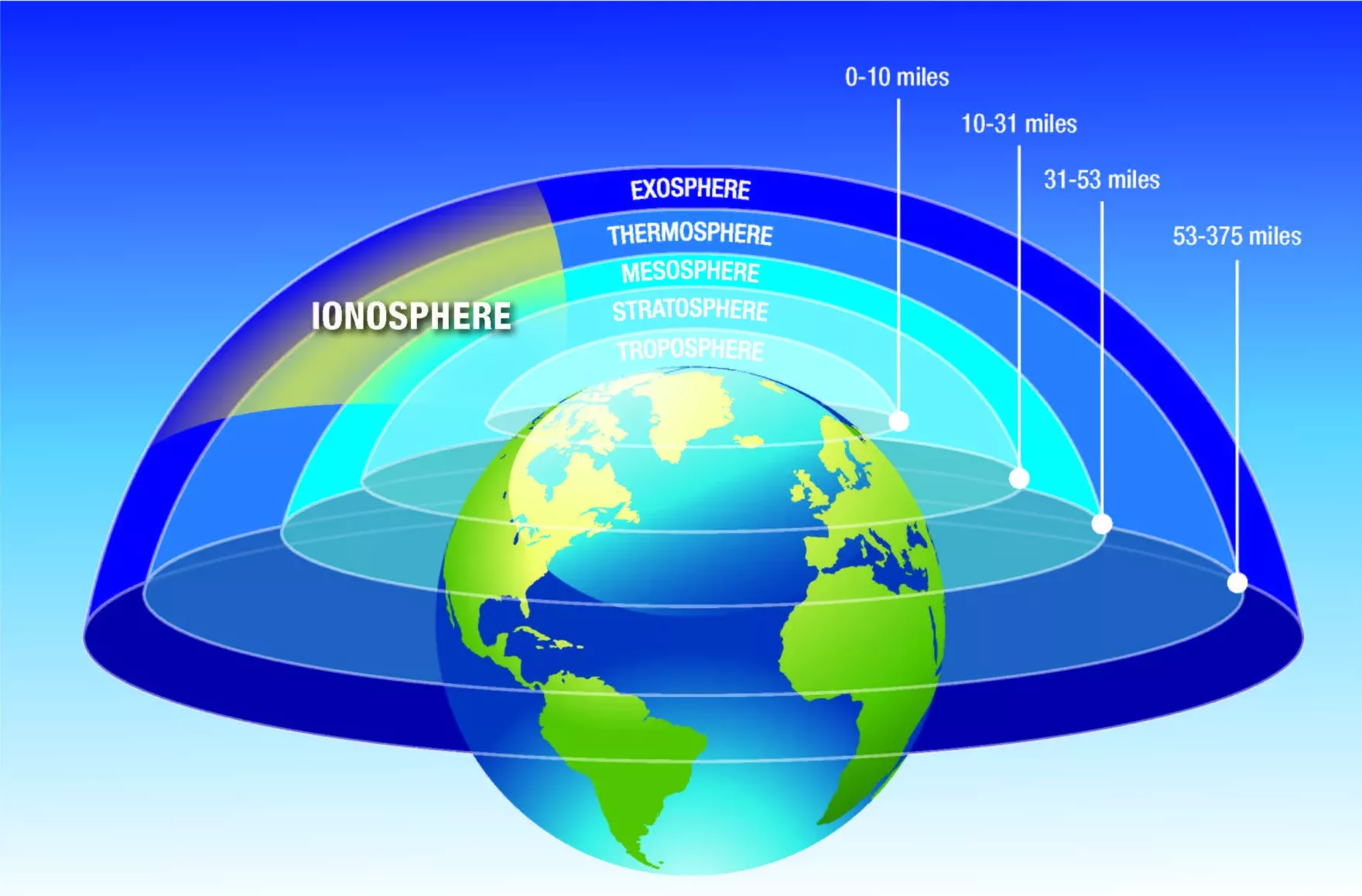

Ионосфера — это часть верхней атмосферы, где солнечное излучение выбивает электроны из атомов, оставляя свободные электроны и ионы. Она начинается примерно в 60–70 km над землёй и может простираться примерно до 500 km. Руководство UCAR по ионосфере описывает её слои.

Приблизительная высота каждой области ионосферы
Область	Приблизительная высота	День	Ночь
D	60–90 km	Есть	Исчезает
E	90–150 km	Есть	Сильно ослабевает
F	150–500 km	Часто разделяется на слои F1 и F2	Остаётся единый слой F

Когда после заката нижние области исчезают, оставшаяся ионизация находится выше, в основном в слое F. Границы зависят от широты, сезона и солнечной активности, поэтому эти цифры — типичные диапазоны, а не фиксированные пределы.

Почему одна лишь высота не определяет ошибку GPS

Спутники GPS обращаются на высоте около 20 200 km, поэтому каждый сигнал GPS проходит через всю ионосферу. Высота слоёв меняет геометрию: где наклонный сигнал пересекает самую плотную часть и насколько длинен его путь в ней. Более высокий слой не означает автоматически большую ошибку.

Более полезная величина — полное электронное содержание (TEC): количество электронов в столбе сечением один квадратный метр вдоль пути сигнала. Оно измеряется в единицах TEC; 1 TECU равен 10¹⁶ электронов на квадратный метр. Вертикальное TEC может составлять от нескольких до нескольких сот TECU в зависимости от местного времени, широты, сезона, солнечной активности и геомагнитных условий. Обзор NOAA о TEC объясняет эти факторы.

На частоте GPS L1 (1575,42 MHz) каждая единица TECU добавляет около 0,16 м задержки. Поэтому даже вертикальный путь может дать от менее метра до десятков метров ошибки дальности до коррекции.

Что меняется в течение суток?

Днём солнечный свет усиливает ионизацию. После наступления темноты электроны и ионы рекомбинируют и электронная плотность падает, но ионосфера не исчезает. Таблица описывает общую закономерность, а не расписание для прогноза точности GPS в конкретном месте.

Типичные суточные изменения и их возможное влияние на GPS
Местное время	Изменение ионосферы	Возможное влияние на GPS
С утра до начала второй половины дня	Солнечное излучение добавляет свободные электроны, и электронное содержание растёт к послеполуденному максимуму.	Нескорректированная задержка растёт. Передаваемая модель коррекции GPS относит суточный максимум к 14:00 по местному времени.
После заката	Общая ионизация снижается. Вблизи магнитного экватора слой F может подниматься и становиться неустойчивым.	Быстрые колебания сигнала могут нарушать слежение, даже когда средняя задержка уменьшается.
Ночь	Электронная плотность ниже, остаётся в основном слой F.	Задержка обычно минимальна. Передаваемая модель использует постоянное ночное значение 5 нс, около 1,5 м.
Возмущённые условия, в любое время	Космическая погода может нарушить обычную картину.	Ошибки могут достигать десятков метров, а приёмники — терять захват сигнала.

Вечерний подъём экваториального слоя F

Самый наглядный случай, когда изменение высоты ионосферы напрямую ухудшает работу GPS, наблюдается сразу после заката вблизи магнитного экватора. Там кратковременное усиление восточного электрического поля, так называемое предреверсивное усиление, поднимает слой F выше. На этой высоте меньше столкновений с нейтральным газом, и нижняя часть слоя может стать неустойчивой. В результате возникают плазменные пузыри — области с пониженной электронной плотностью, которые вызывают сцинтилляции сигналов GPS.

Плазменные пузыри обычно начинают формироваться около 19:00 по местному времени и чаще всего наблюдаются около 21:00–22:00. Kepkar и соавт. (2020) описывают эту закономерность по спутниковым данным.

Универсального «лучшего часа для GPS» не существует, а правило «ночью GPS всегда работает лучше» не учитывает этот вечерний эффект. NOAA отмечает, что экваториальные неустойчивости сильнее всего сразу после заката.

Как ионосфера влияет на измерения GPS

1. Ошибка дальности без слабого сигнала

GPS определяет расстояние по времени прохождения сигнала. Ионосфера задерживает дальномерный код, и нескорректированное расстояние до спутника кажется слишком большим. На измерения фазы несущей действует противоположный эффект первого порядка — опережение фазы. Поэтому приёмник может показывать сильный сигнал, хотя его измерения всё ещё требуют коррекции.

Кодовая задержка первого порядка растёт с увеличением TEC и уменьшается пропорционально квадрату частоты сигнала. Именно эта зависимость от частоты позволяет двухчастотным приёмникам оценить и устранить большую часть эффекта. ESA Navipedia объясняет ионосферную задержку.

2. Быстрые флуктуации и срыв слежения

Небольшие неоднородные участки электронной плотности могут вызывать сцинтилляции — быстрые изменения силы и фазы сигнала. Сильные сцинтилляции могут сорвать захват спутника приёмником и прервать обновление координат. Они чаще встречаются в низких и высоких широтах, чем в средних. Руководство NOAA по сцинтилляциям отличает это нарушение от плавной задержки.

3. Более длинный путь у горизонта

Сигнал спутника, находящегося низко над горизонтом, проходит через ионосферу по более длинному наклонному пути. В передаваемой модели коррекции спутник на высоте 5° над горизонтом испытывает примерно втрое большую задержку, чем спутник в зените. Поэтому одна и та же ионосфера по-разному влияет на разные спутники, а итоговая ошибка местоположения зависит и от их расположения на небе.

Что помогает уменьшить ошибки GPS?

Передаваемые модели коррекции. Одночастотные приёмники GPS могут применять модель Клобучара, коэффициенты которой передают сами спутники. В среднем она устраняет около половины ионосферной ошибки дальности (RMS, по всему миру); для отдельных определений результат может быть лучше или хуже. ESA описывает модель и её ограничения.
Двухчастотные измерения. Поскольку задержка зависит от частоты, комбинация двух частот устраняет член первого порядка, на который приходится более 99,9 % ионосферного эффекта. Но она не предотвращает срыв слежения при сильных сцинтилляциях.
Больше доступных спутников. Слежение за несколькими спутниковыми системами улучшает доступность и геометрию, что помогает, когда часть спутников находится низко или ненадолго теряет захват. Сигналы всех систем всё равно проходят через ионосферу, поэтому это не заменяет коррекцию.
Проверяйте всю среду приёма. Обеспечьте антенне открытый обзор неба и соблюдайте рекомендации по установке. Здания, рельеф и отражения могут вызывать проблемы, не связанные с космической погодой.
Проверяйте условия при точных работах. Следите за данными NOAA о космической погоде и показателями качества приёмника, например числом используемых спутников. Правдоподобная на вид координата сама по себе не показывает, соответствует ли она требуемой точности.

Что это значит для отслеживания с Loko

У трекера две отдельные задачи: вычислить местоположение по спутниковым сигналам, а затем доставить его вам. Приёмник Loko отслеживает спутники GPS, GLONASS, Galileo и BeiDou, что улучшает доступность и геометрию. Затем Loko передаёт координаты по радиоканалу LoRa. Этот канал передаёт местоположение в том виде, в каком оно вычислено; он не может устранить ионосферную ошибку или восстановить недостающее спутниковое измерение.

Вблизи экватора периодические вечерние пропуски или скачки координат могут быть вызваны сцинтилляциями, а не трекером или радиоканалом. Если обновление не пришло или местоположение выглядит неверным, проверьте и приём спутников, и радиотрассу от трекера до приёмника. Наше руководство по GPS и LoRa объясняет оба канала связи, а в характеристиках Loko перечислены поддерживаемые спутниковые системы.
